倍福Beckhoff EtherCAT耦合器 EK1000

發布者：譽為機電   發布時間：2019-07-23     點擊次數：402

EK1000 | 可直接與交換機相連的 EtherCAT 耦合器

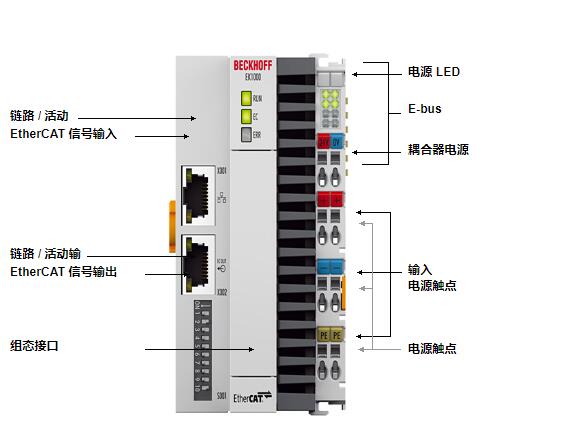

       EK1000 耦合器用于將 EtherCAT 與 EtherCAT 端子模塊（ELxxxx）相連。一個站點由一個 EK1000 耦合器、任意多個 EtherCAT 端子模塊和一個總線末端端子模塊組成。該耦合器將來自 100BASE-TX 以太網的傳遞報文轉換為 E-bus 信號。另外，它還能夠在傳遞過程中處理 EtherCAT UDP 協議。耦合器通過上面的以太網接口與網絡相連。下面的 RJ 45 接口可用于在同一條電纜上連接其它 EtherCAT 設備。在 EtherCAT 網絡中，EK1000 耦合器可直接與交換機相連。耦合器 EK1100（用于 E-bus 組件）或 BK1120（用于 K-bus 組件）適合安裝在以太網信號傳輸 （100BASE-TX）過程中的其它位置。



德國倍福 EK1000 | EtherCAT 耦合器技術資料：

EtherCAT 系統內的任務	將 EtherCAT 端子模塊（ELxxxx）與 100BASE-TX EtherCAT 網絡相連；可直接與交換機相連
EtherCAT 端子模塊數量	最多 65,535 個
I/O 信號類型 / 數量	無限
數據傳輸介質	Ethernet/EtherCAT CAT5 電纜
站點之間的距離	100 m (100BASE-TX)
協議	EtherCAT, EtherCAT UDP
延遲	約 1 μs
數據傳輸率	100 Mbaud
組態方式	KS2000 軟件或通過 EtherCAT（ADS）
總線接口	2 x RJ45
電源	24 V DC (-15 %/+20 %)
輸入電流	70 mA +（總 E-bus 電流）/4
E-bus 電流消耗	最大 2 A
電源觸點	最大 24 V DC / 最大 10 A
電氣隔離	500 Vrms (電源觸點/電源電壓/Ethernet)
工作/儲藏溫度	-25…+60 °C/-40…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2/EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變
