您現在的位置：首頁>品牌專區>BeckhoffEK1100耦合器

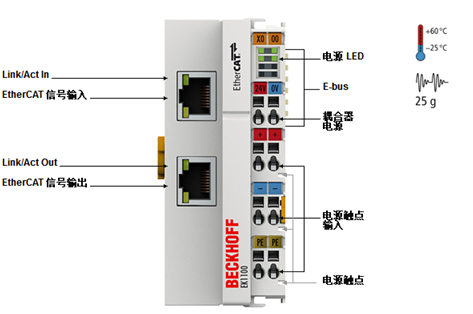

倍福Beckhoff EtherCAT耦合器 EK1100

發布者：譽為機電   發布時間：2019-07-03     點擊次數：1780

       EK1100 耦合器用于連接 EtherCAT 與 EtherCAT 端子模塊（Elxxxx）。一個站點由一個 EK1100 耦合器、任意多個 EtherCAT 端子模塊和一個總線末端端子模塊組成。該耦合器將來自 Ethernet 100BASE-TX 的傳遞報文轉換為 E-bus 信號。
       耦合器通過上面的以太網接口與網絡相連。下面的 RJ45 接口可用于連接同一網段上的其它 EtherCAT 設備。在 EtherCAT 網絡中，可將 EK1100 耦合器安裝在以太網信號傳輸段（100BASE-TX）中的任意位置，但不能直接安裝在交換機上。耦合器 BK9000（用于 K-bus 組件）可直接與交換機相連。


德國倍福 EK1100 | EtherCAT 耦合器技術資料：

EtherCAT 系統內的任務	連接 EtherCAT 端子模塊（Elxxxx）與 100BASE-TX EtherCAT 網絡
數據傳輸介質	Ethernet/EtherCAT 電纜（zui低 CAT 5），屏蔽型
站點之間的距離	最長 100 米（100BASE-TX）
EtherCAT 端子模塊數量	最多 65,534 個
協議	EtherCAT
延遲	約 1 μs
數據傳輸率	100 Mbaud
組態	無需配置
總線接口	2 x RJ45
電源	24 V DC (-15 %/+20 %)
Us 電流消耗	70 mA +（Σ E-bus 電流/4）
Up 電流消耗	負載
E-bus 電流負載?	2000 mA
電源觸點	最大 24 V DC / 最大 10 A
電氣隔離	500 V（電源觸點/電源電壓/現場總線）
工作/儲藏溫度	-25…+60 °C/-40…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2/EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變
認證	CE，UL，Ex
